Гидрофобный газофазный диоксид кремния Сравнение загущающих и трексогенных свойств в полиуретановых красках с высоким содержанием цинка

В системах полиуретановых антикоррозионных покрытий с высоким содержанием цинка такие ключевые показатели, как предотвращение оседания, контроль стекания при нанесении и эффект разглаживания при нанесении кистью, определяют качество нанесения покрытия и конечные характеристики антикоррозионного слоя. При этом газофазный диоксид кремния, благодаря своей наноразмерной трехмерной сетчатой структуре, является основным загущающим и трексогенным добавкой в таких системах. Для дальнейшей проверки различий между гидрофобным газофазным диоксидом кремния HB-151 компании «Хубэй Хуйфу Наноматериалы» и HB-152 компании «Хуэйфу Наноматериалы» от конкурентных продуктов, технические специалисты компании добавили оба продукта, а также ряд конкурентных продуктов, представленных на рынке, и контрольные образцы в полиуретановую краску с высоким содержанием цинка в одинаковых пропорциях, после чего провели измерение вязкости при 6 об/мин и 60 об/мин, а также определили значение трексогенности, чтобы провести сравнительный анализ загущающих и трексогенных свойств и проанализировать внутренние механизмы различий в характеристиках.
В ходе данного испытания использовалась одна и та же система полиуретановых смол с высоким содержанием цинка; доля добавки газофазного диоксида кремния составляла 1,8%. Были измерены вязкости при низкой скорости 6 об/мин и высокой скорости 60 об/мин, а также рассчитан показатель трексогенности. Зелёные столбчатые графики отражают индекс трексогенности системы, синие линейные графики — вязкость при низкой скорости 6 об/мин, что отражает способность к предотвращению оседания при отстаивании; оранжевые линейные графики — вязкость при высокой скорости 60 об/мин, что соответствует реологическому состоянию при нанесении краски.

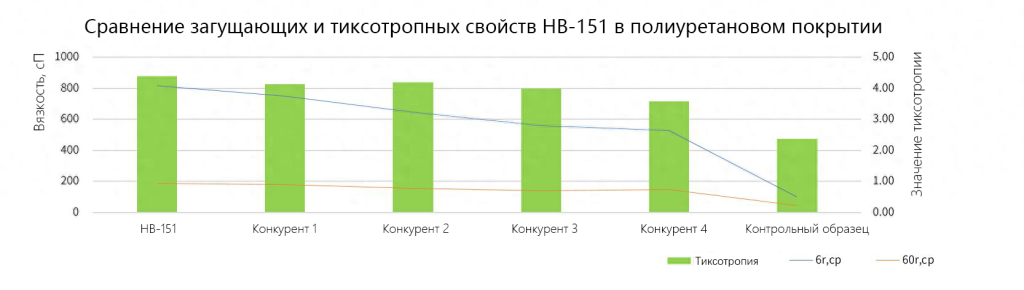

Рис. 1

Как видно из данных, представленных на рис. 1, в контрольном образце вязкость чрезвычайно низкая, а в системе полиуретановой краски с высоким содержанием цинка, в которую не добавлен газофазный диоксид кремния, цинковый порошок очень легко оседает в процессе хранения. Показатели вязкости HB-151 при обеих скоростях вращения — 6 об/мин и 60 об/мин — демонстрируют выдающиеся результаты, а эффект загущения явно превосходит аналогичные показатели многих конкурентных продуктов. По показателям трексогенности HB-151 также лидирует, что означает, что краска при отстаивании сохраняет высокую вязкость, предотвращая стекание, а при воздействии сдвига (например, при нанесении распылителем или кистью) быстро теряет вязкость, что облегчает нанесение, и быстро восстанавливает вязкость после прекращения сдвига. HB-152 также демонстрирует хорошие загущающие и трексогенные свойства, значительно превосходящие показатели контрольного образца, но немного уступая HB-151.

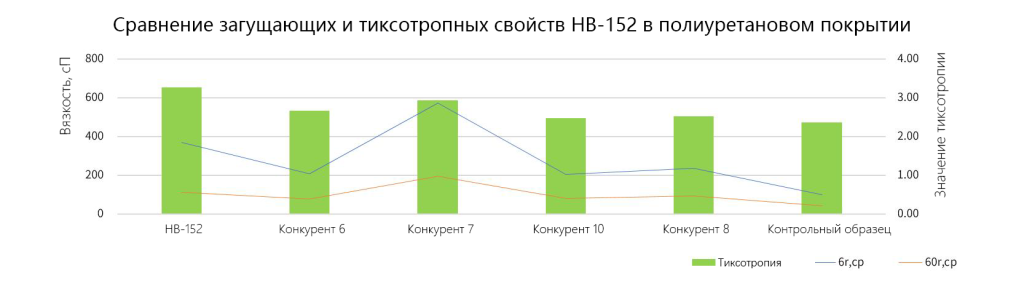

Рис. 2

Различия между HB-151 и HB-152 по удельной поверхности и содержанию углерода определяют различия в их поведении при диспергировании и эффективности формирования сетчатой структуры в лакокрасочных системах. В сложной системе полиуретановой краски с высоким содержанием цинка, характеризующейся высоким содержанием наполнителя и высокой полярностью, частицы HB-151, прошедшие целенаправленную оптимизацию процесса гидрофобной модификации, способны более эффективно диспергироваться в смоляной системе, одновременно эффективно противостоять адсорбционному воздействию частиц цинкового порошка, что позволяет создать более прочную трехмерную сетевую структуру с более высоким пределом текучести.
Являясь лидером на внутреннем рынке газофазного диоксида кремния, компания «Хубей Хуйфу Наноматериалы» на протяжении многих лет углубленно занимается исследованиями и производством газофазных наноматериалов. Благодаря выдающимся эксплуатационным преимуществам гидрофобного и гидрофильного газофазного диоксида кремния в таких областях, как лакокрасочные материалы, клеи, силиконовый каучук, пищевая и фармацевтическая промышленность, компания «Хуйфу Наноматериалы» в полной мере подтвердила свой технический потенциал в области разработки продукции и контроля технологических процессов.
